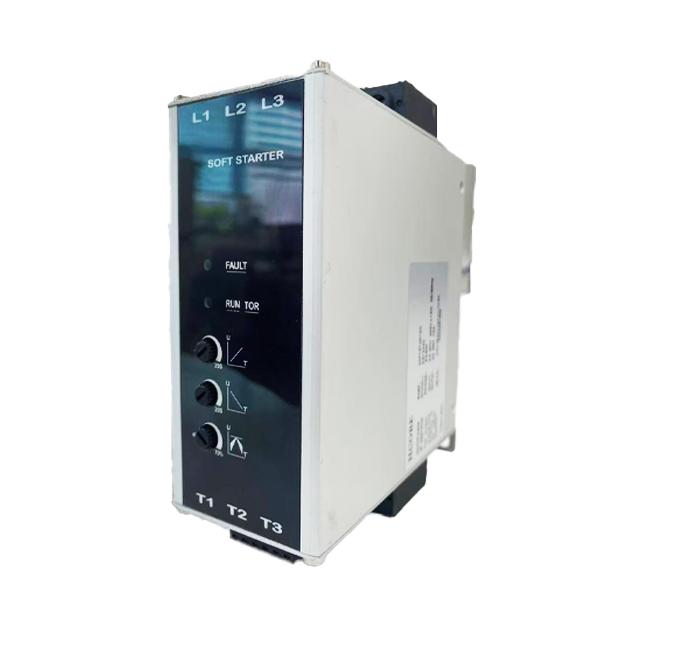

1.产品介绍
电机软启动器是采用电力电子技术，微处理技术及现代控制理论而设计生产的具有当今国际先进水平的新型起动设备。该产品能有效地限制交流异步电动机起动时的起动电流，可广泛应用于风机、水泵、输送类及压缩机等负载，是传统的星/三角转换、自耦降压、磁控降压等降压设备的理想换代产品。
2.技术参数
使用条件对软起动器的正常使用及寿命有显著影响，因此请务必将软起动器安装在符合下列使用条件的场合。
1．电压等级：230Vac、400Vac±15%，50Hz、60Hz。
2．额定电流：2.2A--110A，共13种额定值
3．控制负载：三相异步电机。
4．起动频率：<10次/小时。
5．防护等级：IP20。
6．冷却方式：自然冷却
7. 安装方式：壁挂式 、导轨式
8．请安装在室内、通风良好的场所。选择安装环境，应注意以下事项：
● 环境温度：-10℃～40℃的范围内，如周围温度为40℃～50℃时，要取下盖板或打开安装柜前门，以利于通风散热；
● 环境湿度：<90%,无水珠凝结的场所；
● 请勿安装在多尘埃、金属粉末的场所；
● 安装在无腐蚀性、爆炸性气体的场所；
● 安装在振动小于5.9m/s2（0.6G）的场所；
● 请勿安装能从电炉等热源直接受热的场所或可能产生火花的机械设备的附近；
● 请勿安装在水管等可能产生水滴飞溅的场合；
● 安装场所：无阳光直射,请勿安装在室外。
9. 定期检查机器内是否有异物进入，确保机器正常运行；检查元器件是否完好，是否能够正常工作；检查软起动器的冷却通道，确保不被赃物和灰尘堵塞。
10. 各种维护检查工作必须在软起动器断电后进行！
3.安装说明
1 安装方向：为了确保软起动器在使用中具有良好的通风及散热条件，软起动器应垂 直安装。
2 安装空间：在设备周围留有足够的散热空间，为便于维护请将设备与墙壁保持一定距离。
3 电路安装：主回路采用上进下出，导线应保证足够的载流量。
4 固定方式：导轨安装、螺母直接固定，出厂为螺母直接固定方式，需要导轨固定方式，可以自己安装导轨卡扣,如图2-1、图2-2。

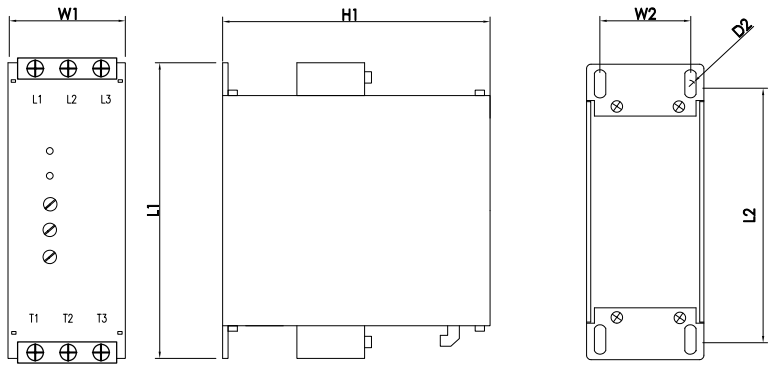

图2-1：螺钉固定方式尺寸图
表2-1：螺钉固定方式尺寸表
|
规格型号
|
外形尺寸（mm） |
安装尺寸（mm） |
导线最大 截面积(mm) |
端子最大宽度(mm) |
|||||
|
L1 |
W1 |
H1 |
L2 |
W2 |
H2 |
D2 |
|||
|
1.1-11kw |
131 |
52 |
112 |
113 |
41 |
112 |
M4 |
16 |
8 |
|
15-22kw |
145 |
52 |
112 |
127 |
41 |
112 |
M4 |
16 |
8 |
|
30~55kw |
190 |
75 |
122 |
174 |
61 |
122 |
M4 |
35 |
15 |

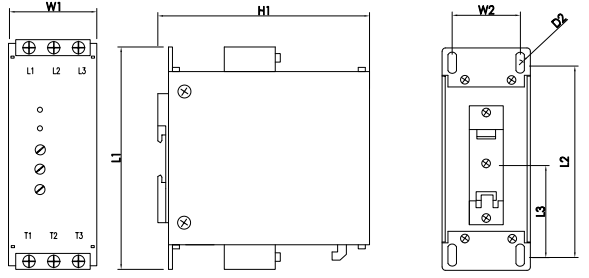

图2-2：导轨固定方式尺寸图
表2-2：导轨固定方式尺寸
|
规格型号
|
外形尺寸（mm） |
安装尺寸（mm） |
导线最大 截面积(mm) |
端子最大宽度(mm) |
||||||
|
L1 |
W1 |
H1 |
L2 |
W2 |
H2 |
L3 |
D2 |
|||
|
1.1-11kw |
131 |
52 |
118.5 |
113 |
41 |
118.5 |
63 |
M4 |
16 |
8 |
|
15-22kw |
145 |
52 |
118.5 |
127 |
41 |
118.5 |
70 |
M4 |
16 |
8 |
|
30~55kw |
190 |
75 |
122 |
174 |
61 |
128.5 |
87 |
M4 |
35 |
15 |

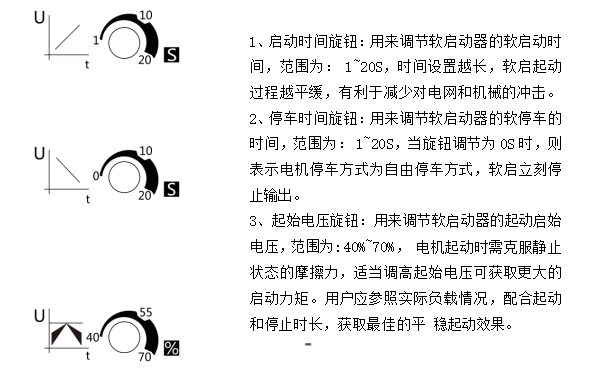

4.操作面板
|
软起动状态指示灯示意 |
||||
|
FAULT RUN-TOR |
常亮 |
熄灭 |
闪烁 |
|
|
|
||||
|
常亮 |
旁路运行中 |
硬件异常 |
输入或输出缺相 硬件故障 |
|
|
闪烁 |
软起动或软停止进行中 |
硬件异常 |
硬件异常 |
|
|
熄灭 |
设备得电 |
软起动失电 |
输入或输出缺相，未连接电机 |
|
|
起动就绪 |
或指示灯故障 |
|
||
启动时序图：
